Como ajustar os roletes guia da lâmina?

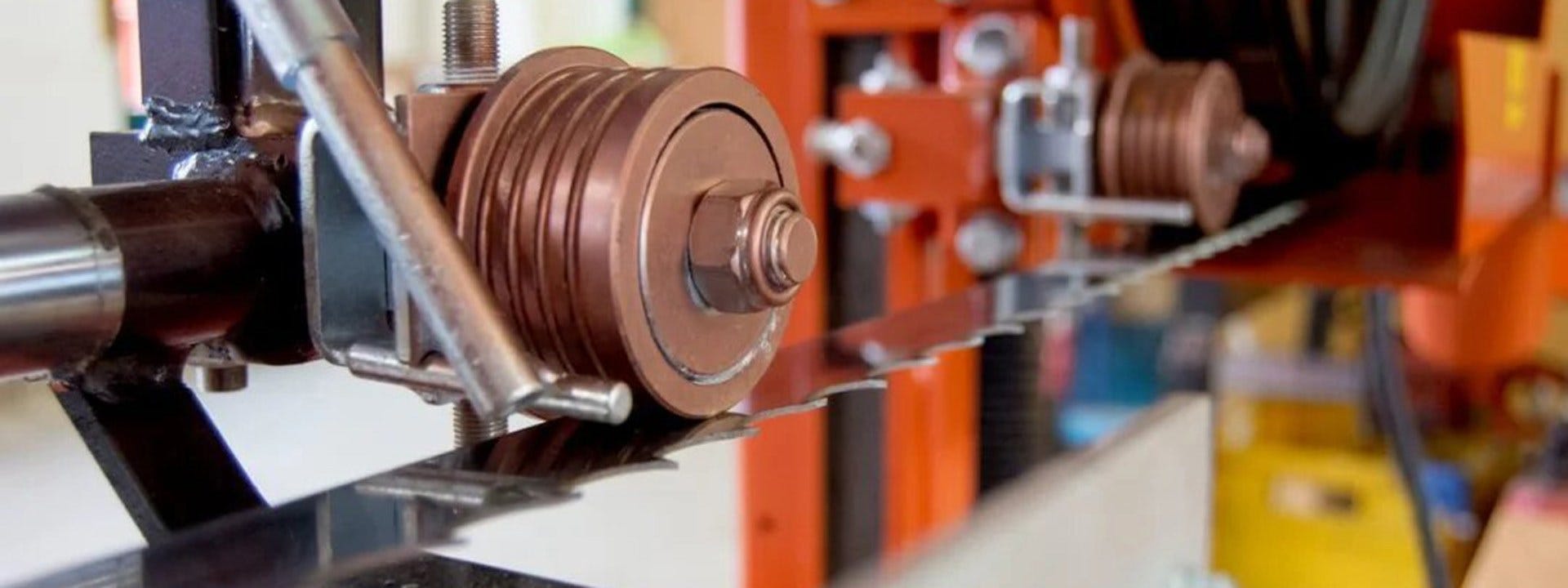

Os roletes guia da lâmina são um componente essencial da cabeça do serral. As serrarias Wood-Mizer estão equipadas com dois roletes guia de lâmina: um fixo no lado de acionamento e um ajustável no lado inativo do cabeçote da serra. Seguindo as instruções abaixo, você poderá ajustar corretamente os guias da lâmina.


Para garantir um processo de ajuste suave, certifique-se de usar peças de reposição originais da Wood-Mizer.

Lembre-se de que os ajustes dos roletes guia da lâmina devem ser feitos após regular as rodas da lâmina.


1.
 Antes do ajuste, instale a lâmina e aplique a tensão correta.

2.    Defina a pressão adequada dos roletes sobre a lâmina:

  • Usando uma fita métrica, meça a distância entre a mesa da serraria e a borda da lâmina (vamos supor que seja 250 mm).
  • Ajuste a posição dos roletes para que pressionem a lâmina, reduzindo a distância entre a lâmina e a mesa em 6 mm (neste exemplo, a medida final deve ser 244 mm).



As porcas para ajustar a posição do rolete



  • Faça outra medição para verificar a deflexão alcançada da lâmina em relação à mesa da serraria.


3.
   Ajuste os guias da lâmina no plano vertical, garantindo que a lâmina não esteja inclinada para cima ou para baixo (verifique o paralelismo da lâmina).

  • Afaste o braço guia da lâmina da máquina. A distância até sua posição mais distante deve ser de 15 mm.
  • Use uma ferramenta de medição chamada "trick" fixando-a na lâmina ao lado do rolete guia. Certifique-se de que ela não se apoie no dente ou na rebarba da lâmina e que fique bem ajustada contra a lâmina. O "trick" deve sempre ser colocado entre os dentes da lâmina.
  • Usando uma fita métrica, meça a distância entre a mesa da serraria e a borda inferior do "trick".
  • Movimente o cabeçote da serraria de modo que a extremidade frontal da ferramenta fique posicionada sobre o local da medição anterior e repita o processo.
  • As medições devem resultar em valores idênticos. Se não forem, afrouxe um dos parafusos de fixação lateral conforme a ilustração abaixo.



As porcas para ajustar a posição vertical do rolete



  • Mova o cabeçote da serraria para frente na direção de corte, de modo que a parte traseira da ferramenta fique posicionada sobre o ponto de medição, e repita a medição seguindo as instruções acima.
  • A medição da distância na extremidade traseira da ferramenta deve coincidir com as duas medições anteriores. Se não coincidir, ajuste a posição do guia da lâmina conforme a ilustração acima.
  • Coloque o "trick" ao lado do segundo rolete guia e repita o procedimento acima.
  • Após o ajuste, verifique novamente se a deflexão da lâmina em relação à mesa da serraria é de 6 mm. Ligue a lâmina e, após desligá-la, verifique o alinhamento dos guias mais uma vez.


4.    Ajuste a distância entre o rolete guia e a lâmina:

  • Posicione o guia da lâmina de modo que a flange do rolete guia fique aproximadamente 1,5–3,0 mm da borda traseira da lâmina.
  • Afrouxe um parafuso de fixação lateral e um superior para obter a distância correta entre a flange do rolete e a lâmina, conforme mostrado na ilustração abaixo.



Afrouxe as porcas; ajuste a folga entre a porca e a lâmina.



  • Após concluir o ajuste, aperte os parafusos de fixação e realize o mesmo ajuste no segundo rolete guia da lâmina.


5.    Ajuste os guias da lâmina no plano horizontal:

  • Mova o braço guia da lâmina em direção à máquina (para que fique posicionado no centro).
  • Coloque o "trick" centralmente contra a superfície frontal do rolete guia, conforme mostrado na ilustração abaixo.



As porcas para ajustar a posição horizontal dos roletes.



  • Meça a distância da borda traseira da lâmina até a ferramenta de ajuste (distância B, conforme mostrado na ilustração).
  • Meça a distância entre a borda traseira da lâmina e a outra extremidade da ferramenta de ajuste (distância A, conforme mostrado na ilustração).
  • O rolete guia da lâmina deve estar paralelo à lâmina ou ligeiramente inclinado no plano horizontal, como mostrado na ilustração. Se não estiver, ajuste o alinhamento horizontal do rolete usando os parafusos de fixação laterais do guia.
  • Verifique o alinhamento do segundo rolete guia da lâmina repetindo os passos descritos acima.


Se as irregularidades de corte persistirem após o ajuste dos guias da lâmina, o problema provavelmente está relacionado à própria lâmina.

***
